測試發現SINR降低，排除同頻干擾時，發現是一站點帶來的干擾，該站的GPS搜索衛星數目為0（GPS搜索衛星數為4顆時即可保證完全同步），關閉該站后，發現UL/DL吞吐率都得到較大幅度提高，因此認為是基站GPS故障 導致上下行子幀間不同步，產生干擾，具體解釋如下所述：

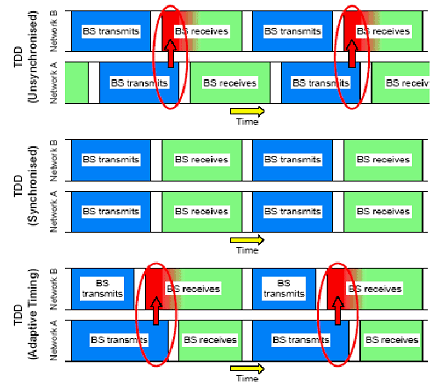

第一種情況：子幀配比（以及時隙配比）相同，但是由于不同步，導致基站A與基站B的下行之間時序錯亂，A的下行發射會對B的接收帶來干擾，同時B的下行也會對A的接收造成干擾；同理，對于上行也會出現類似現象。

第二種情況：完全同步，理論上不存在干擾

第三種情況：子幀配比（或時隙配比）不同，也會出現類似的干擾現象。

對于LTE TD D系統，因為是時分雙工，這對系統的時鐘同步要求很高。如同一個網絡中的某基站A與周圍其他基站的時鐘不同步，這就造成基站A的DL信號被周圍的基站接收到，故而干擾到了周圍基站的上行接收。如下圖示意的，時鐘不同步的A基站發射信號干擾到了B基站的上行接收。通常基站天線比較高，典型的如城區30m，郊區40m，兩個基站天線間可能都是視距傳播，一個基站的發射信號很容易被其他基站接收到。因而干擾會很嚴重。

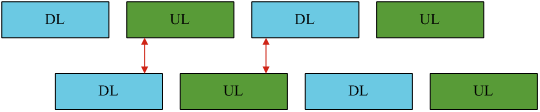

幀失步干擾示意圖

由LTE的幀結構，其特殊子幀的上下行保護時隙之間的GP就是為上行和下行留出的保護帶，其值從100us到700us不等，則如果失步時間超過100~700us就會造成基站間干擾。

LTE TDD幀結構

同樣的，GPS也會造成同樣的問題。但是GSP時鐘不同步造成的干擾，通常影響范圍比較嚴重，且范圍很廣。可能在GPS失步基站周圍的一大片基站都受到干擾，導致這些基站覆蓋范圍內的UE無法做業務，嚴重的甚至在基站下RSRP很好的情況下，UE都無法入網。在這些基站側跟蹤上行RSSI值，通常會發現RSSI值可能比正常值高出10~20dB，甚至更高。

引起GPS失鎖的原因可能有：

1、GPS安裝不規范，導致無法搜到足夠的星；

2、GPS受到干擾；

3、星卡異常；

對于我司基站可以通過DSP GPSSNR命令來查詢GPS收到的衛星數以及衛星信號信噪比。且一旦失鎖，基站都會有告警。但是網絡中如果有其他廠家的設備共存，如果存在GPS失鎖，也可能會對我司設備造成干擾。

讓我帶你一步一步找到它“GPS”

1、【數據采集】對強干擾區域的小區采集反向頻譜CHR。

2、【工具分析TDD干擾類型】啟動工具中的TDD干擾類型識別功能，顯示大多數小區為系統內干擾，疑似失鎖或配置錯誤（下圖為OMStar處理結果）。

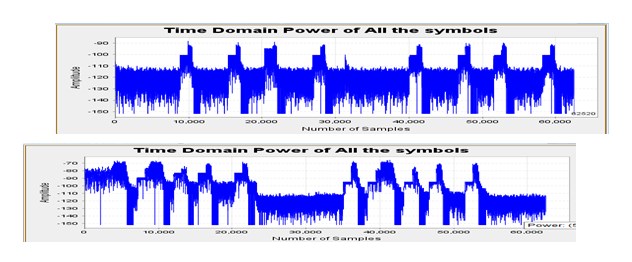

進一步觀察疑似失鎖干擾小區的反向頻譜圖，能看到都有明顯TDD下行導頻干擾特征，疑似失鎖或配置錯誤造成的TDD干擾。

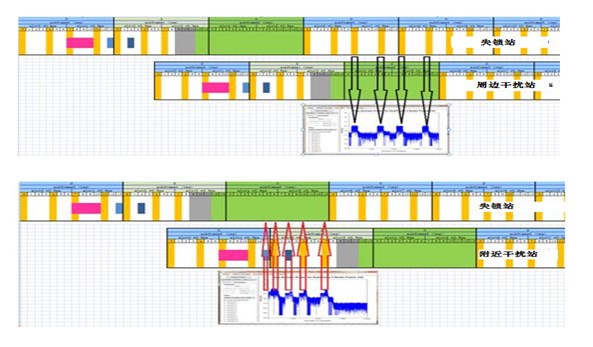

3、選1個干擾小區啟動PCI檢測功能，檢測到干擾源PCI為171、172、173，在此片干擾小區中找到A站點PCI恰好為171、172、173，保險起見，對更多小區進行PCI檢測，發現都含有171~173。觀察A站點反向頻譜數據的時域譜，可見明顯導頻干擾特征，且特征與其他干擾小區不同。確定干擾源為A。這些站點的上下行子幀配比均是1:3。通過以上分析可判斷是A站點存在GPS失鎖情況，導致它的下行子幀影響到其他站點的上行子幀，而自身的上行子幀又被其他站點的下行子幀所干擾。

    4、整改GPS過程中，發現是電路中的一個電阻出現問題導致GPS無法正常搜索衛星；更換GPS后SINR和上下行吞吐率恢復正常。
